支管减压阀

更新时间:2022-07-30 点击量:96

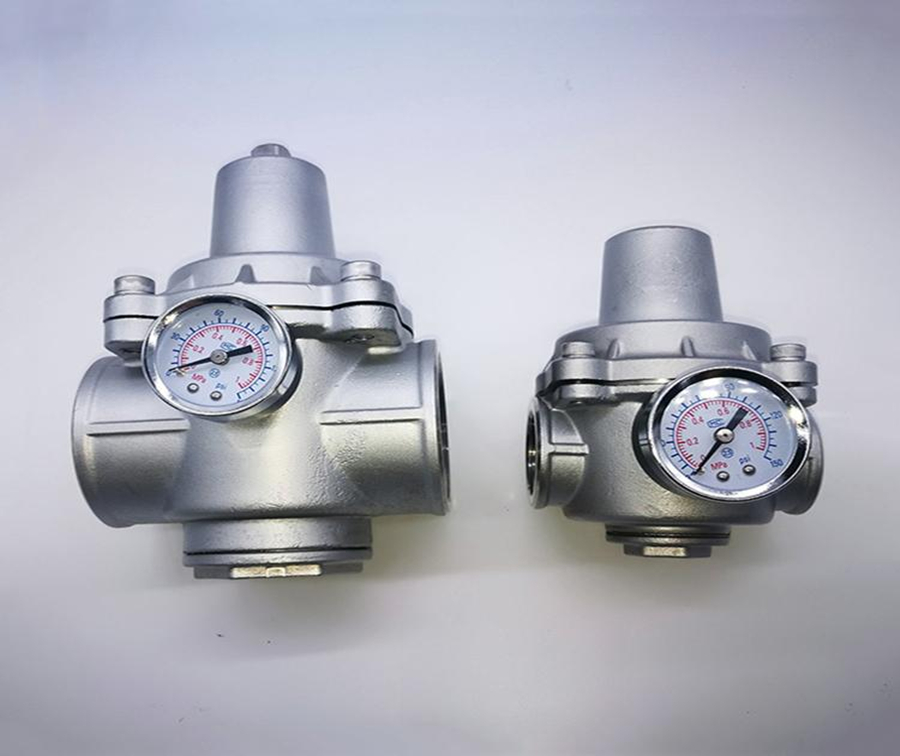

支管减压阀
产品名称
YZ11X不锈钢支管减压阀
产品型号
YZ11X
公称通径
DN15-50mm
压力范围
1.6MPa-2.5MPa
阀体材质
黄铜、不锈钢


产品概述:

YZ11X不锈钢支管减压阀用途:支管减压阀主要用于建筑给水系统、消防系统、中央空调系统、采暖系统等。它用于支管减压,可使供水压力分配更加均衡,避免部分供水超压,优化高层建筑给水分区。它可代替分区调频变速水泵,在消防给水系统上可代替分区水泵,用于家用给水系统,可保护水龙头和其它水器具。支管减压阀特点:采用直接作用隔膜式结构,内部结构简单,无卡阻,性能可靠。耐脏防水垢,不需过滤器,不需旁通管,配管简单,能节省大量空间和配管成本。出口压力精密可调,在一般场合下,可以认为出口压力不受进口压力的影响(出口压力的变化量是△P1的8%)。水力特性,压力损失小,减压比可达成10:1以上。可符合多种减压要求,适用于支管减压系统。



工作原理(图):

出口压力作用在隔膜底面和阀瓣底面,当它超过弹簧设定值时,压缩弹簧,使阀瓣关闭。只要下游无水流动,出口压力将基本保持在设定值(其变化量仅为入口压力变化量的8%);当下游用水时,出口压力下降,弹簧推开隔膜,打开减压阀。水流连续流通一阵后,减压阀的开启产生自阻尼效应,使启闭动作趋于平稳。

安装示意图:

流量曲线图:

主要技术参数:

类型

型号

公称压力PN(MPa)

公称通径DN(MPa)

连接形式

阀体材料

出口压力(MPa)

工作℃

支管减压阀

YZ11X-16T(黄铜)
YZ11X-25T(黄铜)

1.6;2.5

15~50mm

内螺纹

黄铜

0.05~0.6(可调)

80

YZ11X-16P(不锈钢)
YZ11X-25P(不锈钢)

不锈钢



主要外形图及连接尺寸:

公称通径DN(MPa)

尺寸(MM)

重量(Kg)

MM

in

A

B

C

φG

15

1/2

31

60

76.5

59

1.2

20

3/4

31

75

76.5

73

1.2

25

1

36

88

85

81

1.4

32

11/4

42

93

98

81

1.5

40

11/2

45

98

102

85

2

50

2

54

130

117

98

2.65
