Y42F/X 活塞式减压阀
一、产品概述
Y42X水用减压阀主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣，控制阀瓣开度完成减压稳压功能。在城市建筑、高层建筑的冷热供水系统中，可取代常规分区水管，节省设备。也可在通常的冷热水管网中，起减压稳压作用。
二、工作原理
1、 通过启闭件的节流，造成压力损失迫使进口压力在出口处降低某一个需要值，当流量和压力变化时，利用本身介质能量来控制出口压力基本不变的目的。
2、介质走向由上进下出，当调节出口压力时，顺时针旋转调节螺栓迫使活塞向下移动，打开主阀，改变节流面积，造成压力损失，实现减压。由于阀后介质通过“X”通道流入活塞下腔并与活塞上方保持平衡，当压力和流量变化时，使主阀节流面积始终保持相应位置，由于本阀采用卸荷机构，减小了进口压力面积，从而减小了阀门出口压力偏差，大大提高了减压阀的稳压精度。
三、产品结构原理
由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力高定出口压力，利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
四、主要技术参数
|
公称压力(Mpa) |
1.0 |
1.6 |
2.5 |
|
壳体试验压力(Mpa)* |
1.5 |
2.4 |
3.75 |
|
密封试验压力(Mpa) |
1.0 |
1.6 |
2.5 |
|
最高进口压力(Mpa) |
1.0 |
1.6 |
2.5 |
|
出口压力范围(Mpa) |
0.2-0.8 |
0.2-1.0 |
0.4-1.6 |
|
压力特性偏差(Mpa)△P2P |
GB12244-1989 |
||
|
流量特性偏差(Mpa)P2G |
GB12244-1989 |
||
|
渗漏量 |
0 |
||
|
工作温度 |
-20℃-80℃-160℃ -350℃ |
||
五、主要零件材料
|
零件名称 |
零件材料 |
|
阀体阀盖底盖 |
WCB或不锈钢 |
|
阀座阀盘 |
2Cr13或不锈钢 |
|
缸套 |
2Cr13/铜合金或不锈钢 |
|
活塞 |
合金铸铁或不锈钢 |
|
导阀座导阀杆 |
2Cr13或不锈钢 |
|
主阀弹簧 |
1Cr18Ni9Ti或不锈钢 |
|
导阀主弹簧 |
50CrVA或不锈钢 |
|
调节弹簧 |
60Si12Mn或不锈钢 |
六、主要连接尺寸
|
公称通径DN |
外 形 尺 寸 |
||
|
L |
H |
Hl |
|
|
15 |
160 |
225 |
90 |
|
20 |
160 |
265 |
98 |
|
25 |
180 |
265 |
110 |
|
32 |
200 |
265 |
110 |

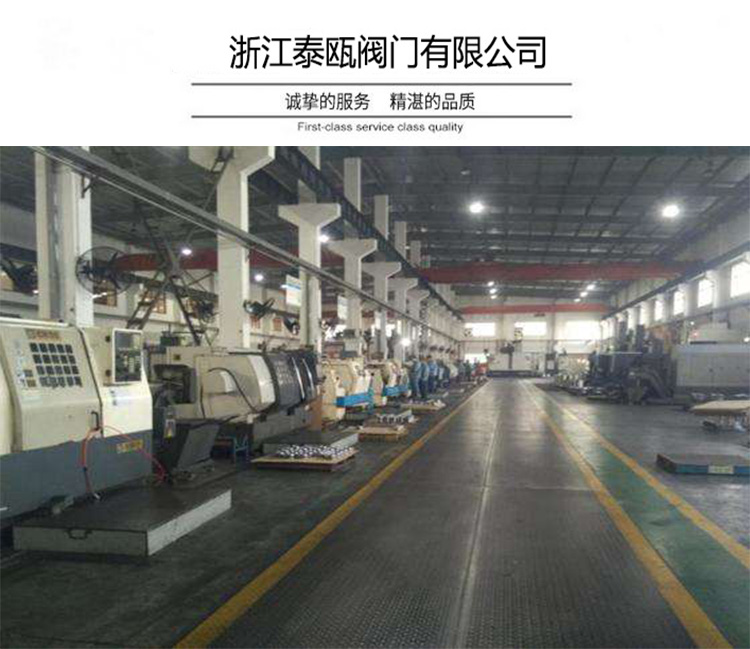

专业技术、专业制造、专业服务，浙江泰瓯有限公司致力于满足用户的期望，不断提升服务质量，精益求精，“真诚的服务”是泰瓯永恒的主题。公司严格按照 ISO9001-2000 质量体系认证要求，质量严格把关，责任到人，确保生产、销售、服务的健康运行。加强与用户沟通，竭诚为广大客户提供优质产品，至善至美服务。特此我公司做出如下承诺：
