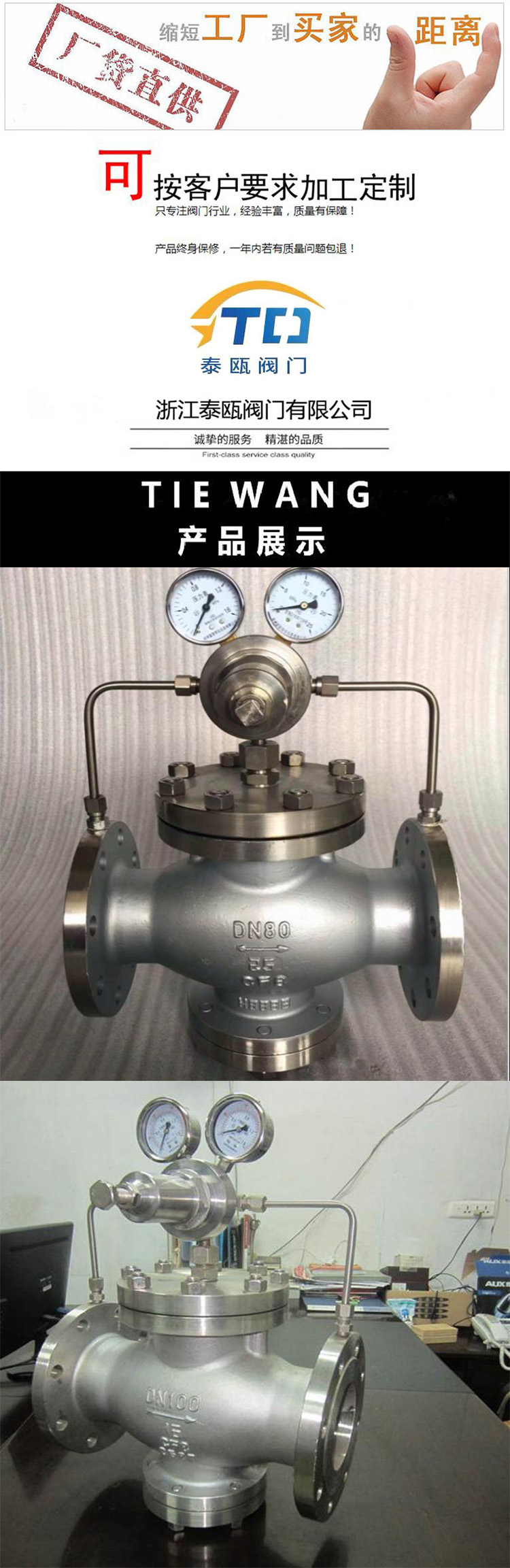

先导式减压阀

更新时间：2020-04-27 点击量：1256

一、产品概述

YK43F活塞式气体减压阀由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。气体减压阀导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。

二、产品结构原理

Y43F先导式活塞式减压阀本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。

三、产品适用范围

活塞式气体减压阀主要用于蒸汽管路，起到减压稳压作用，无需外部动力，本质安全，安装容易，坚固耐用等优点。主阀均为软密封结构主要用于气体管路，如空气、氮气、氧气、氢气、液化气、天然气等气体。调节设定简单可靠，控制准确。

四、主要性能参数

公称压力（MPa）	1.6	2.5	4.0	6.4	10.0	16.0
壳化试验压力（Mpa）	2.4	3.75	6.0	9.6	15.0	24
密封试验压力（Mpa）	1.6	2.5	4.0	6.4	10.0	16.0
最高进口压力（Mpa）	1.6	2.5	4.0	6.4	10.0	16.0
出口压力范围（Mpa）	1.0-1.0	0.1-1.6	0.1-2.5	0.5-3.5	0.5-35	0.5-45
压力特性偏差（Mpa）△P2P	GB12246-1989
流量特性偏差（Mpa）△P2G	GB12246-1989
最小压差（Mpa）	0.15	0.15	0.2	0.4	0.8	1.0
渗漏量	GB12245-1989
标准	其他非标定制

五、主要零件材料

零件名称	零件材料
阀体阀盖底盖	WCB/或不锈钢
阀座阀盘	2Cr13/或不锈钢
缸套	2Cr13/铜合金/或不锈钢
活塞	合金铸铁/或不锈钢
导阀座导阀杆	2Cr13/或不锈钢
主阀弹簧	1Cr18Ni9Ti/或不锈钢
导阀主弹簧	50CrVA/或不锈钢
调节弹簧	60Si12Mn/或不锈钢

六、主要连接尺寸

公称通径DN	外形尺寸
	L		H	Hl
	1.6/2.5MPa	4.0MPa	H	Hl
15	160	180	290	90
20	160	180	300	98
25	180	200	300	110
32	200	220	300	110
40	220	240	320	125
50	250	270	320	125
65	280	300	325	130
80	310	330	365	160
100	350	380	365	170
125	400	450	475	200
150	450	500	475	210
200	500	550	515	240
250	650		560	290
300	800		705	335
350	850		745	375
400	900		780	405
450	900		730	455
500	950		835	465
