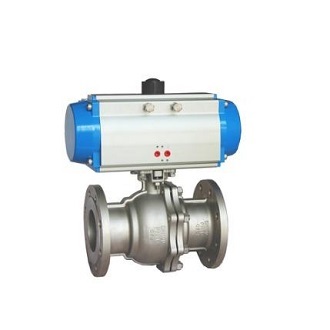

Q641H 气动法兰球阀
产品概述
气动法兰球阀采用高精度气动执行器及精铸球阀组成。主要分为气动软密封球阀及气动硬密封球阀两大类。气动法兰球阀具有结构紧凑、体积精小、运行可靠、流阻系数低、密封性好、维修容易、安装方便、适应性强等优点。气动法兰球阀可配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。气动法兰球阀特别适合于介质是粘稠、含颗粒、纤维性质的场合。气动法兰球阀,气动软密封球阀,气动硬密封球阀广泛应用于石油、化工、教学设备、轻工、高压设备、制药、造纸等工业自动控制系统中，作远距离集中控制或就地控制。
产品特点
（1）流体阻力小、球阀是所有阀类中流体阻力小的一种，即使是缩径球阀，其流体阻力也相当小。
（2）止推轴承减小阀杆摩擦力矩，可使阀杆长期操作平衡灵活。
（3）阀座密封性能好，采用聚四氟乙烯等材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增设而增大。
（4）阀杆密封可靠，由于阀杆只作旋转运动而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增设而增大。
（5）由于聚四氟乙烯等材料具有良好的自润滑性，与球体的摩擦损失小，帮球阀的使用寿命长。
（6）下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。
技术参数
| 公称通径DN（mm） | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| 公称压力（MPa） | PN1.6、2.5、4.0、6.4 MPa | |||||||||
| 阀体形式 | 三片是精铸阀体 | |||||||||
| 连接形式 | 螺纹式、焊接式 | |||||||||
| 阀芯形式 | "O"型球形阀芯 | |||||||||
| 密封填料 | PTFE、柔性石墨 | |||||||||
| 流量特性 | 近似快开型 | |||||||||
| 动作范围 | 0～90° | |||||||||
| 泄露量Q | 按GB/T4213-92，小于额定KV0.01% （软密封：零泄漏） | |||||||||
| 基本误差 | 带定位器：小于全行程的±2% | |||||||||
| 死区 | 带定位器：小于全行程的2% | |||||||||
| 可调范围 | 250：1 | |||||||||
| 配置执行机构 | GT、AT、AR、AW系列单双作用气动执行器 | |||||||||
| 控制方式 | 开关两位控制、4-20mA模拟量控制 | |||||||||
执行器参数
| 执行器型号 | PI-TORK、BTS系列单双作用气动执行器 |
| 供气压力 | 0.4～0.7MPa |
| 气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 环境温度 | -30～+70℃ |
| 作用形式 |
单作用执行机构：气关式（B）--失气时阀位开（FO）；气开式（K）--失气时阀位关（FC） 双作用执行机构：气关式（B）--失气时阀位保持（FL）；气开式（K）-- 失气时阀位保持（FL） |
| 可配附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
采用新型系列气动执行器，有双作用式和单作用式（弹簧复位），齿轮齿条传动，安全可靠；大口径阀门采用系列G型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装替换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
零件材料
| 零件名称 | 材料名称 | |||
| 阀体 | WCB | 304（CF8） | 316（CF8M） | 316L（CF3M） |
| 球体 | 2Cr13+氮化处理 | 304 | 316 | 316L |
| 阀杆 | 2Cr13 | 304 | 316 | 316L |
| 密封圈 | 增强聚四氟乙烯（PPL）、对位聚苯、不锈钢密封圈 | |||
| 适用介质 | 水、气体、蒸汽、油品等 | 硝酸等腐蚀性介质 | 醋酸等腐蚀介质 | 尿素等腐蚀性介质 |
性能规范
| 公称通径DN（mm） | DN15-300 | |||||
| 公称压力 | PN（MPa） | 1.0 | 1.6 | 2.5 | 4.0 | 6.4 |
| 试验压力 | 强度试验 | 1.5 | 2.4 | 3.75 | 6.0 | 9.60 |
| 密封试验 | 1.1 | 1.76 | 2.75 | 4.4 | 7.04 | |
| 低压气密试验 | 0.5～0.7 | |||||
| 适用介质 | 水、油、蒸气、硝酸类（温度≤200℃）、醋酸类（温度≤200℃） | |||||
产品选型
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：执行器形式、控制方式、控制信号（4-20mA，1-5V）、作用方式（气-开式，气-关式）。
