VQ647H 气动V型调节球阀

更新时间：2020-03-28 点击量：963

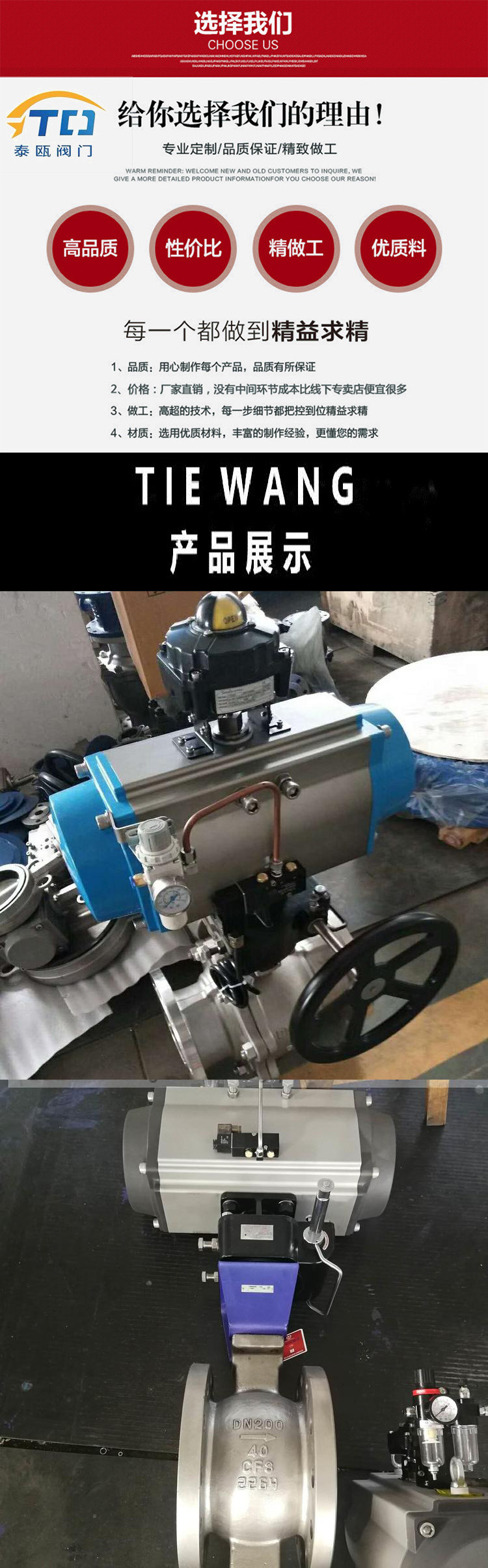

产品概述

VQ647H、VQ677H气动V型调节球阀采用圆柱型弹簧预载的带补偿性可动金属阀座结构，密封性能好。球芯与阀座不会产生卡阻或脱离，使用长。球芯上的V形切口与金属阀座之间具有剪切作用，适用于控制高粘度，含纤维、固体颗粒及浆料等介质。结构制造纸工业的纸浆显得优。阀门的流通能力大、压力损失小、且介质不会沉积在阀体中腔，阀门具有近似等有分比的流量特性、可调范围大，还具有调节与定位的功能。

结构原理

气动V型切断球阀是一种芯阀座采用金属，或金属对聚四氟乙烯密封配合的旋转球阀，它的优点是将球阀和蝶阀的控制特性结合成一体，既可作调节阀使用，又可作关断切断阀。又由于有剪切功能，故而较适用于介质中有颗粒的工况。气动V型球阀是一种直角回转结构的控制阀，可分为气动V型调节球阀与气动V型切断球阀。它与阀门定位器配套使用，可实现比例调节。与二位五通电磁阀及控制箱配套使用，可实现开关控制。动V型球阀阀芯设计成带有特殊形状的V型缺口，具有精确的截流物性和控制功能，气动V型球阀适用于多种控制场合，结构紧凑，体积小，可紧卧安装等优点。气动执行器，有双作用式和单作用式（弹簧复位），齿轮齿条传动；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。

零件材质表

零件名称	材质
阀体、阀盖	WCB	CF 8
密封圈	2Cr13+氮化	304+氮化
球体	2Cr13+硬格	304+硬格
阀座、阀杆	2Cr13	304
垫片	柔性石墨+不锈钢	柔性石墨+不锈钢
双头螺柱	35CrMoA	1Cr18Ni9Ti

产品性能规范

公称压力	试验压力（MPa)		适用介质	适用温度
	壳体试验	密封试验
1.6	2.4	1.76	水、油、气及高粘度，含纤维、固体颗粒等介质	-28℃～≤550℃
2.5	3.75	2.75
4.0	6.0	4.4
应用规范	连接法兰	JB79-59　　GB9113　　HG20592-97　　ANSI B16.5
	检验试验	JB/T9092-99　　　　　　 API 598

主要外形尺寸

公称或压力级	公称口径		尺寸（mm）
公称或压力级	（mm）	（in）	W	L	W1	L1	d	d1	H1	H
PN1.6MPa	25	-	50	-	25	-	64	38	57	200
	40	-	60	-	25	-	82	49	63	205
	50	-	75	124	32	62	100	60	92	225
	65	-	80	145	38	72.5	120	75	100	235
	80	-	100	165	45	82.5	131	89	108	260
	100	-	115	194	50	97	158	113	117	270
	125	-	135	210	55	105	180	140	140	320
	150	-	160	229	65	114.5	216	164	177	340
	200	-	200	243	80	121.5	268	205	200	390
	250	-	240	297	90	148.5	326	259	252	420
	300	-	-	338	-	169	-	300	270	510
PN2.5MPa	25	-	50	-	25	-	64	38	57	200
	40	-	60	-	25	-	82	49	63	205
	50	-	75	124	32	62	100	60	92	225
	65	-	85	145	38	72.5	120	75	100	235
	80	-	100	165	45	82.5	131	89	108	260
	100	-	115	194	50	97	158	113	117	270
	125	-	135	210	55	105	180	140	140	320
	150	-	160	229	65	114.5	216	164	177	340
	200	-	200	243	80	121.5	268	205	200	390
	250	-	240	297	92	148.5	326	259	252	420
	300	-	-	338	-	169	-	300	270	510
ClASS150	25	-	50	-	25	-	64	38	57	200
	40	11/2	65	-	25	-	82	49	63	205
	50	2	75	124	32	62	100	60	92	225
	65	21/2	85	145	38	72.5	120	75	100	235
	80	3	100	165	45	82.5	131	89	108	260
	100	4	115	194	50	97	158	113	117	270
	125	5	135	210	55	105	180	140	140	320
	150	6	160	229	65	114.5	216	164	177	340
	200	8	200	243	80	121.5	268	205	200	390
	250	10	240	297	92	148.5	326	259	252	420
	300	12	-	338	-	169	-

专业技术、专业制造、专业服务，浙江泰瓯有限公司致力于满足用户的期望，不断提升服务质量，精益求精，“真诚的服务”是泰瓯永恒的主题。公司严格按照 ISO9001-2000 质量体系认证要求，质量严格把关，责任到人，确保生产、销售、服务的健康运行。加强与用户沟通，竭诚为广大客户提供优质产品，至善至美服务。特此我公司做出如下承诺：

一、产品严格按中国 GB、HG 标准和美国 API 等标准设计、制造、验收。

二、售前服务 / 产品介绍，技术交流，非标产品设计，疑难解答。

三、售中服务1、信守合同，保证及时供货，随时保持与客户联系。2、对特殊或复杂的产品，我公司安排技术人员对用户进行产品使用、故障排除、调试及维修进行培训和指导。

四、售后服务1、泰瓯产品质保期为自出厂起 16 个月，实行“三包”服务（包退、包换、包修）。2、产品在使用中我公司将定期组织技术、质检人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，以便进一步提高产品质量。3、对用户投诉质量问题，快速作出反应，售后服务人员在 24-36 小时（省外 48 小时）赶赴现场。4、对售后服务，要求用户填写服务后的质量反馈信息表，并作出鉴定意见，以便进一步提高泰瓯的服务质量。
