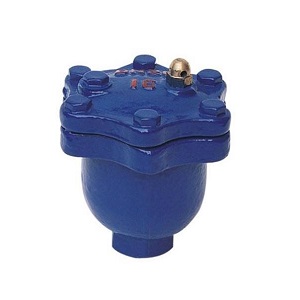

ARVX 微量排气阀

ARVX 微量排气阀的选型步骤
   1.明确ARVX 微量排气阀在设备或装置中的用途，确定ARVX 微量排气阀的工作条件：适用介质、工作压力、工作温度等等。
   2.确定与ARVX 微量排气阀连接管道的公称通径和连接方式：法兰、螺纹、焊接等。
   3.确定操作ARVX 微量排气阀的方式：手动、电动、电磁、气动或液动、电气联动或电液联动等。
   4.根据管线输送的介质、工作压力、工作温度确定所选ARVX 微量排气阀的壳体和内件的材料：灰铸铁、可锻铸铁、球墨铸铁、碳素钢、合金钢、不锈耐酸钢、铜合金等。
   5.确定所选用ARVX 微量排气阀的几何参数：结构长度、法兰连接形式及尺寸、开启和关闭后ARVX 微量排气阀高度方向的尺寸、连接的螺栓孔尺寸和数量、整个ARVX 微量排气阀外型尺寸等。
   6.利用现有的资料：ARVX 微量排气阀产品目录、ARVX 微量排气阀产品样本等选型适当的ARVX 微量排气阀产品。

ARVX 微量排气阀的选型依据

   1.所选用ARVX 微量排气阀的用途、使用工况条件和操纵控制方式。
   2.工作介质的性质：工作压力、工作温度、腐蚀性能，是否含有固体颗粒，介质是否有毒，是否是易燃、易爆介质，介质的黏度等等。
   3.对ARVX 微量排气阀流体特性的要求：流阻、排放能力、流量特性、密封等级等等。
   4.安装尺寸和外形尺寸要求：公称通径、与管道的连接方式和连接尺寸、外形尺寸或重量限制等。

 一、微量排气阀产品概述

ARVX微量排气阀在一般情况下，水中约含2VOL%的溶解空气，主输水过程中，这些空气由水中不断地释放出来，聚集在管线的高点处，形成空气袋(AIR POCKET),使输水变得困难，系统的输水能力可因此下降约5-15%。此微量排气阀主要功能就是排除这2VOL%的溶解空气，并适合装置于高层建筑，厂区内配管，小型泵站用以保护或改善系统的输水效率及节约能源。单杆式微量排气阀，为一类似椭圆形阀体，内部所有零件包括浮球、杠杆、杠架、阀座、等均为304S.S不锈钢，内部使标准排气孔径1/16",适合用于PN16工作压力环璋。

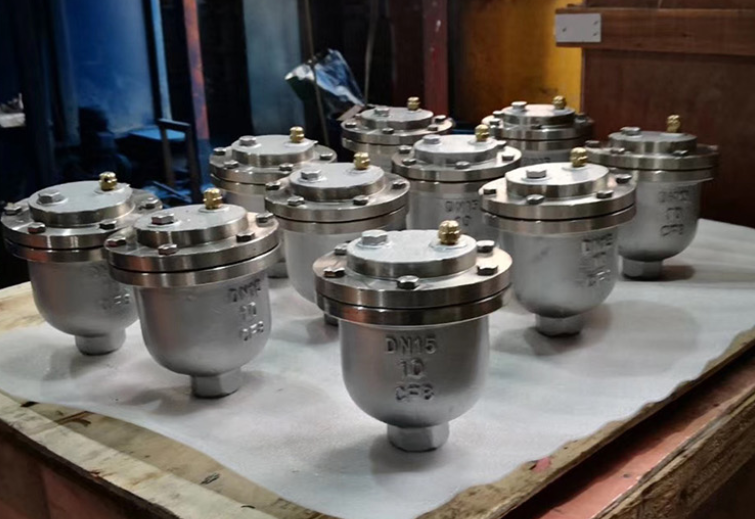

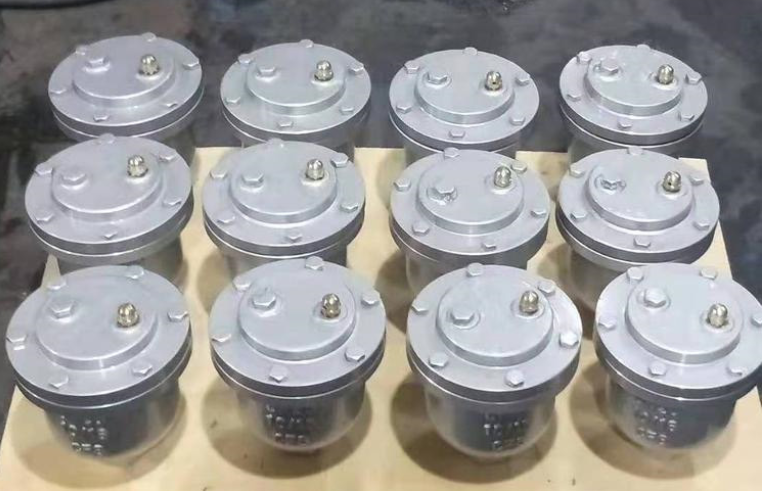

微量排气阀详细图片

二、微量排气阀产品特点

1、密封可靠，特殊密封设计。
2、内部结构主要有不锈钢浮球。
3、自动排气与自动补气，无须人去操作。
4、不会有压力水冲刷浮球，引起浮球的误动关闭。
5、能够排除管道中的气体，减少阻力，节约能源。
6、当管道负压时，能快速自动吸气，防止管道破裂。
7、经久耐用。小浮球按固定轨迹运动，不会碰撞壳体。

 三、微量排气阀主要技术参数

公称压力：1.0～1.6MPa

公称通径：10～25mm

适用介质：水、油等非腐蚀性液体

适用温度：0～100℃

试验标准：GB/T 13927　API598

四、微量排气阀零件材料：

五、微量排气阀主要连接尺寸：
