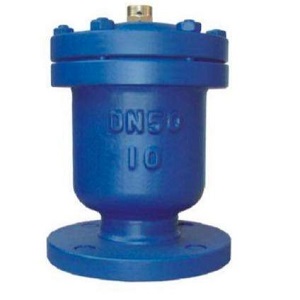

快速排气阀

　　快速排气阀其结构主要部件是靠体内浮球作用。浮球体内是空的、其比重小于水，所以当管中有水时靠浮力能把球升起，至气排出后堵住排气口、当管中有气时水面下降，球体也下落，即可排气。当排水时，因快速排气阀都安装在管高处、管内排水时。水面先下降，球落下，使其进气完成工作目的。

快速排气阀零件材料

1	2	3	4	5	6	7	8
阀体	空心球	密封垫	阀盖	排气咀	垫圈	螺母	双头螺柱

　　快速排气阀一般是用在管路当中的点或者是弯头的区域。主要是用来排出管道内的气体，从而确保介质输送的畅通，保障正常的工作。如果没有这种阀门的存在，管道的整体运行过程中会因为管道中产生的气体而导致气阻的发生，从而使得其介质输送的流量大小无法满足实际的需求。甚至还会因此而导致出现严重的破损以及爆裂的情况，带来不必要的麻烦。
　　这种阀门的原理实际上就是当水进入到管道当中的时候，塞头所在的位置就会导致大量排气，排气工作结束之后水就会进入到阀门并且将球浮起关闭塞头，停止排气工作。而如果管道中的气体产生会导致阀内的水位有所降低，从而导致出现负压的情况。通过排气阀门的存在可以有效达到排气效果，避免管道气产生的气体导致爆裂的问题或者是其他的问题。

　　快速排气阀用于管路上的最高点有闭气的地方，来排除管内的气体来疏通管首，达到正常工作，如不装排气阀，管内流动的液体会产生动热引起气体形成短路，使管道出水容量达不到设计要求，其次，管道在运转时出现停电、停泵管道会出现负压力会引起管道振动或破裂，排（吸）气阀就迅速反空气吸入客内，防止管道振动或破裂。

快速排气阀丝扣主要连接尺寸

公称通径 DN(mm)	ZG	Φ	H
15	1/2"	135	205
20	3/4"	135	205
25	1"	135	205
40	11/2	150	205
50	2"	150	205

快速排气阀法兰主要连接尺寸

公称通径 DN(mm)	D	D1	D2	Φ	H
15	95	65	45	135	210
20	105	75	55	135	210
25	115	85	65	135	210
40	140	115	80	150	210
150	160	125	100	150	210

对快速排气阀平时的检查要求和维修。

　　１.快速排气阀应定期检查其是否处于开启工作状态。
　　２.应定期拆下快速排气阀的放水堵，检查浮球是否工作正常。
　　３.应定期检查工作面的密封胶垫情况是否老化或发粘甚至把球粘住。
　　４.当快速排气阀出现跑水情况时：１）球进水———换球；２）胶垫坏———换胶垫。
　　５.在地面水厂，冬季水温很低，如安装阀门的位置较浅，快速排气阀体内可能结冰，造成工作失灵，这时要注意井室封严，不使冷空气进入。

P41X单口排气阀主要由阀体、阀门、上盖、阀杆、浮球、排气嘴等组成。用于小口径管道上(管子为φ50-200),它作为管道的排气作用,使管道不会出现闭气、气阻,如水泵停电时管内随时会出现负压力,自动吸气可保护管道安全。P41X单口排气阀适用于工业介质为水的管路上，作为快速排除管道内气体的设备，以提高输送水设备的效率和保护管道不致变形破裂，是管道的必备之设备。阀为圆桶状式阀体，共内部主要有不锈钢浮球及塞头。

P41X单口排气阀能够排除管道中的气体，减少阻力节约能源。当管道负压时，本产品能快速自动吸入空气防止管道破裂。排气能力是普通双孔排气阀多倍。浮球托架为不锈钢，使用寿命长，安全可靠。

快速排气阀工作原理

当需要排出管道内的气体时，管道内的空气在水的压强作用下进入体腔内，并从排气嘴排出，随之管道内的水充满体腔内，使浮球在水的浮力作用下，向上移动将排气嘴堵塞，达到自行密封，管道在正常行中，水中的空气在压强的作用下，不断排入排气阀的体腔上部，迫使浮球下降，离开原来密封位置，这时空气又从排气嘴排出，随之，浮球又恢复到原来位置自密封，因此，排气阀在正常工作中阀门始终是开着的，浮球不断重复上述动作，空气不断排出。当需要检修或清扫体腔时，应将阀门关闭。

 快速排气阀主要技术参数

1、介质：清水

2、温度：常温

3、阀体：铸铁、铸钢、不锈钢

4、浮球与塞头：不锈钢

5、密封材料：丁晴橡胶

6、阀体试验打压：1.5mpa

7、浮球、密封试验打压：0.05-1.1MPA不漏水
