气动角式排泥阀

更新时间:2020-04-23 点击量:218
气动角式排泥阀
加工定制
品牌
浙江泰瓯
种类
止回阀
连接形式
法兰
结构形式
直通式
适用介质
形态
角式
压力环境
常压
标准
国标

气动角式排泥阀产品简介

应用领域 环保/水工业,农/林/牧/渔,石油/化工,地矿,建筑/建材/家具
气动角式排泥阀J644X气动角式快开排泥阀/角式排泥阀/液压角式排泥阀/气动快开排泥阀是种由气动源作执行的角型截止类阀门。通常成排安装在沉定池底部外侧壁,用以排除池底沉淀的泥砂和污物。该阀液压缸之活塞为L形皮碗,密封性能好,经久耐用,阀门密封副亦橡胶密封,无泄漏。还可通过电动二位四通换向电磁阀实现远程控制。操作方便,可靠。主要用于自来水公司各类水池,排除池底泥沙或污物。也可安装在工作介质

气动角式排泥阀详细介绍


J644X气动角式快开排泥阀产品简介:

气动角式排泥阀J644X气动角式快开排泥阀/角式排泥阀/液压角式排泥阀/气动快开排泥阀是种由气动源作执行的角型截止类阀门。通常成排安装在沉定池底部外侧壁,用以排除池底沉淀的泥砂和污物。该阀液压缸之活塞为L形皮碗,密封性能好,经久耐用,阀门密封副亦橡胶密封,无泄漏。还可通过电动二位四通换向电磁阀实现远程控制。操作方便,可靠。主要用于自来水公司各类水池,排除池底泥沙或污物。也可安装在工作介质为水、气、池等工业管道中作截流用。

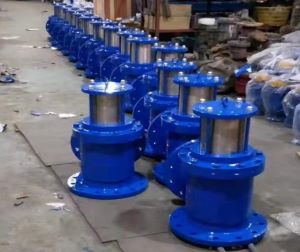

泰瓯现货供应排泥阀 J644X气动角式快开排泥阀

特点:

液动角式排泥阀设计合理,使用方便,密封性能好,经久耐用,该阀利用液压缸和角式截止阀两部分组成,液压缸作为动力带动阀板升降,开启般只需3秒钟;液动角式排泥阀主要用于自来水公司各类水池,排除池底泥沙或污物;也可安装在工作介质为水、气、池等工业管道中作截流用;液动角式排泥阀驱动液可用清水或气。

气动角式排泥阀工作原理及性能:

液动角式排泥阀由液压缸和角式截止阀两大部分组成,液压缸为动力带动阀板升降,使阀体通道开或闭以达到流体通断。液压缸活塞密封件L型皮碗,其密封性能好,经久耐用。皮碗选用吸水革制作,其寿命达两年以上,经用户使用后的反馈信息有多达5年未更换者有之。开启速度快,般在15秒钟内阀板已全开,阀板与阀体为软密封,关闭后密封性能好,无泄漏,以便维修更换,如配以电磁换回阀指控液压缸,则能实现远控、自控等。若配手动装置,可以4-12台排安装同时启动关闭,驱动压力取于水厂本身,无需另加设备,可省人力物力,节约能源。

气动角式排泥阀主要技术参数:

1、阀门公称压力:1.0Mpa

2、阀体密封压力:1.1Mpa

3、液压缸工作压力:0.15-0.3 Mpa 、0.3-1.0MPa

4、液压缸工作介质:清水、气、油

5、介质温度:常温

注:如有特殊要求(订货时注明)


泰瓯现货供应排泥阀 J644X气动角式快开排泥阀

主要零部件材料:

密封皮碗

阀杆

阀板

缸盖

液压缸

阀体

耐磨丁jing橡胶

不锈钢

HT200

HT200

HT200

HT200

结构图:

主要外形尺寸:

公称通径(mm)|尺寸(mm)|型号

J744X-10、J644X-10

接管螺纹G

阀杆材料



H

L1

L2

D

D1

z-Φd

80

480

135

125

195

160

4-18

1/2'

不锈钢

100

500

145

125

215

180

4-18

1/2'

不锈钢

150

620

203

140

280

240

8-23

1/2'

不锈钢

200

735

225

185

335

295

8-23

1/2'

不锈钢

250

805

260

205

390

350

12-23

1/2'

不锈钢

300

940

280

245

440

400

12-23

3/4'

不锈钢

350

1100

305

270

500

460

16-23

1'

不锈钢

400

1200

304

310

565

215

16-25

1'

不锈钢

安装示意图:

浙江泰瓯阀门主要生产销售【气动角式排泥阀J644X气动角式快开排泥阀/角式排泥阀/液压角式排泥阀/气动快开排泥阀】,备有大量库存现货以出厂价直销!我们直秉持“优质产品、合理价格、贴心服务”的理念,努力为客户提供高品质的产品和完善的售后服务。本文中所有文字、数据、图片仅供参考。
